Turbina idroelettrica di tipo S con lame in acciaio inossidabile per testa d'acqua da 2 m a 20 m e capacità da 100 kW a 10 MW

La turbina tipo S è adatta per prevalenze d'acqua da 2m a 20m e per centrali idroelettriche con grande portata.

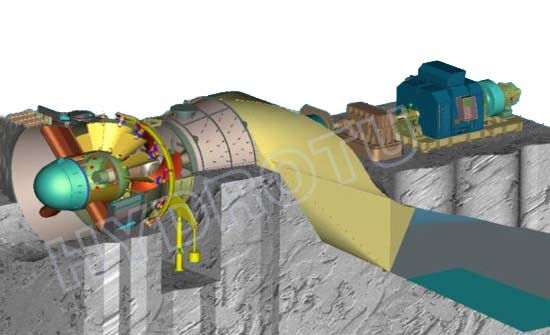

La turbina tubolare tipo S è disponibile nelle versioni Kaplan orizzontale, detta anche Kaplan orizzontale. La sua caratteristica è che il flusso d'acqua è assiale lungo tutto il passaggio dall'ingresso all'uscita, in modo che il passaggio sia essenzialmente un condotto rettilineo. L'albero della turbina esce dal tubo nel punto in cui il tubo cambia direzione, installazione con  cinghia di trasmissione o collegato direttamente al generatore. Questa turbina moderna è caratterizzata da un'elevata efficienza in un'ampia gamma di portate.

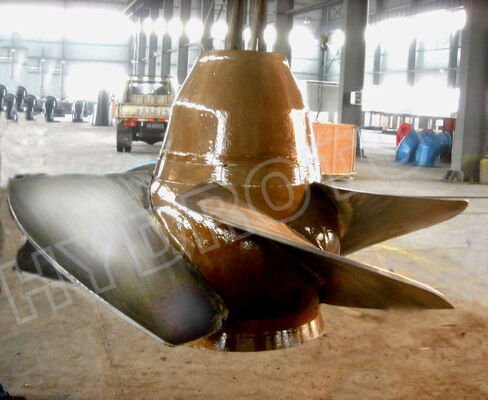

La turbina tipo S è anche composta da pale del rotore fisse e pale del rotore mobili.

Questo tipo di turbina idroelettrica è una turbina tubolare S orizzontale con pale regolabili e distributore. L'acqua fluisce attraverso il tubo di ingresso della centrale, l'anello di supporto, il distributore, il rotore, il tubo di scarico e defluisce nel canale di scarico. Il flusso attraverso la turbina, fa ruotare il rotore, quindi l'energia dell'acqua (potenziale e cinetica) si converte in energia meccanica dell'albero principale della turbina idroelettrica, aziona la rotazione del rotore del generatore, convertendo così l'energia meccanica in energia elettrica. E avvia la turbina, la parallela alla rete, aumenta e diminuisce il carico, ferma l'unità tramite il dispositivo di movimento del regolatore delle pale del distributore

le parti principali della struttura della turbina sono le seguenti:

• Gruppo ingresso
• Gruppo cuscinetto radiale

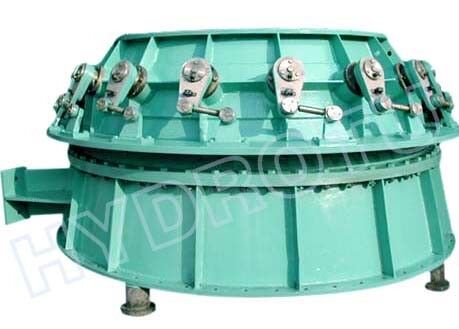

• Gruppo distributore
• Gruppo albero principale

• 1. Prevalenza d'acqua: 2m - 20m
• 2. Potenza: 0.1MW- 10MW
• 3. Diametro rotore: da 0.4 a 5m
• 4. Frequenza: 50/ 60hz
• 5. Tensione di uscita del generatore: trifase AC 0.4KV, 3.3KV, 6.3KV o 10.5KV,

Se siete interessati alla turbina tipo S, dovete fornire alcuni parametri chiave (come prevalenza netta, portata, numero di unità, frequenza, tensione) nella richiesta.
