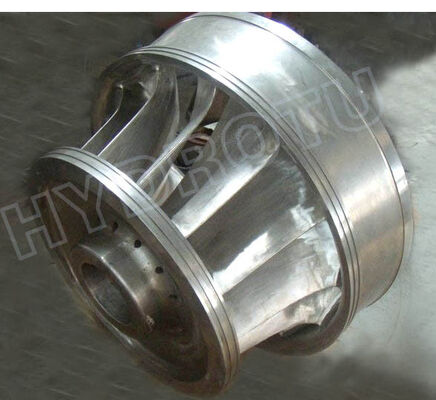

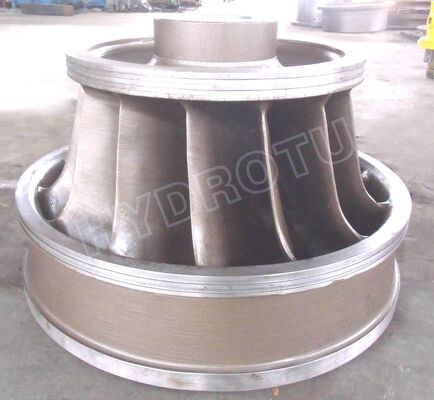

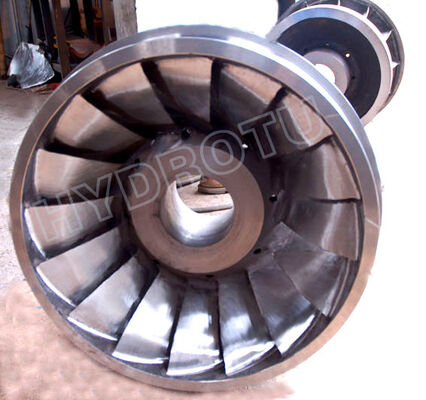

Francis Turbine Runner in acciaio inossidabile per 10-300 metri di testa d'acqua con una capacità di 0,1 MW-20 MW

La turbina tipo Francis è particolarmente adatta per centrali idroelettriche con salto medio o alto da 10 ma 300 m. Sono in disposizione sia verticale che orizzontale e potrebbero essere ampiamente selezionati dalle centrali elettriche idrauliche.

La sua caratteristica è che il flusso d'acqua entra nella girante verso l'interno in direzione radiale, cambia direzione gradualmente e poi esce assialmente. La turbina Francis è caratterizzata da funzionamento affidabile, costruzione semplice e alta efficienza, ecc. Il corridore Francis di produzione Hydoru ha una buona efficienza e prestazioni di cavitazione.

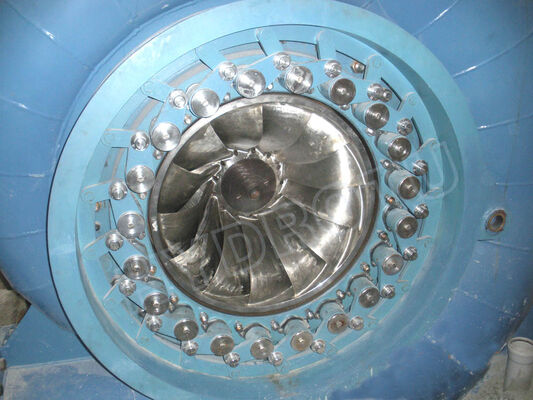

Questo tipo di turbina idraulica è l'albero orizzontale Francis. Una valvola di ingresso è dotata davanti all'involucro a spirale della turbina. Se vista dalla turbina dall'estremità del generatore, la direzione di rotazione della turbina idraulica è in senso orario. La turbina è dotata di albero orizzontale, involucro a spirale metallica e guida in acciaio inossidabile. Questa unità è dotata di due cuscinetti, montati sulla sede del generatore. Le parti principali della struttura della turbina come segue:

• Custodia a spirale
• Distributore
• Parti rotanti
• Tubo di ingresso
• Tubo di tiraggio
• Layout per acqua, strumenti e condutture

L'acqua scorre attraverso la condotta forzata della centrale elettrica, la valvola a farfalla, il tubo di espansione, il tubo di ingresso, la cassa a spirale e i cancelli del cancello nel corridore, quindi spinge il corridore a ruotare e convertire l'energia idraulica in energia meccanica e guida il rotore della rivoluzione del generatore mediante la forza dell'albero principale della turbina, convertendo così l'energia meccanica in energia elettrica.

Le turbine Francis sono le turbine idrauliche più comuni in uso oggi.

Operano in un range di prevalenza compresa tra 10 e 300 metri e sono utilizzati principalmente per la produzione di energia elettrica. La potenza in uscita varia generalmente da 0,1 MW a 750 MW.

Normalmente, le turbine Francis di medie e grandi dimensioni sono spesso disposte con un albero verticale, le turbine Francis piccole sono sempre disposte con albero orizzontale, ma non è assoluto.

HYDROTU è l'azienda cinese completa di fornitura di apparecchiature idroelettriche, consulenza e progettazione ingegneristica nel campo delle apparecchiature idroelettriche. Forniamo attrezzature idroelettriche cinesi di alta qualità con tecnologie avanzate e servizi integrati per soddisfare i mercati globali dell'energia idroelettrica.

Con il nostro concetto di servizi integrati vi forniamo un supporto personalizzato dalla pianificazione del progetto attraverso l'implementazione fino alla messa in servizio e all'assistenza dell'impianto. Il nostro principio: il progetto del cliente è il nostro progetto, il successo del cliente è il nostro successo.

HYDROTU copre i servizi, la fornitura di attrezzature complete, la soluzione economica dei progetti idroelettrici globali e mira ad essere il miglior fornitore globale di attrezzature idroelettriche, nonché il miglior fornitore di servizi integrati sui mercati dell'energia idroelettrica.
