Dettagli:
|
| Distanza della testa d'acqua: | 50m-300m | Flusso: | 00,05 m3/s-2,0 m3/s |
|---|---|---|---|
| Tipo: | Turbina a impulso | Capacità: | 50 kW-1000 kW |
| Materiale del corridore: | Acciaio inossidabile (0Cr13Ni4Mo) | Velocità nominale: | 900rpm |
| Tipo di generatore: | Generatore sincrono | ||
| Evidenziare: | Generatore di micro-turbine Generatore idroelettrico,Turbina idroelettrica da 500 kW |
||
Specificativi tecnici fondamentali e parametri principali:
| Modalità: | Turgo orizzontale con un ugello |
| Diametro del corridore: | 60 cm |
| Materiale per corridori | Acciaio inossidabile (0Cr13Ni4Mo) |
| Diametro dell'ugello | 1x9,5 cm |
| Capo netto | 204.5m |
| Scarico nominale | 00,43 m3/s |
| Potenza nominale | 737.6KW |
| Efficienza nominale | 850,5% |
| Velocità nominale | 1000 giri al minuto |
| Velocità di fuga | 1730 giri al minuto |
| Altezza di aspirazione | +2,0m |
| Direzione di rotazione | In senso orario dal generatore alla turbina |

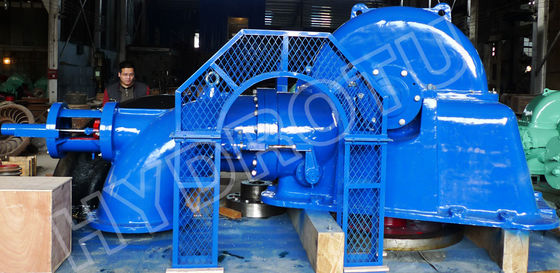

Questa macchina è una turbina a turbo a asse orizzontale con un solo ugello e un solo corridore.
Il corpo principale della turbina comprende una parte rotante (parte di lavoro), il gruppo dei cuscinetti e il corpo dell'alloggiamento.
3.1.1 La parte rotante è costituita dal corridoio, dall'albero principale, dal volante e dal deflettore idrico, ecc.
Il corridoio è la parte principale della turbina. Influisce sulle caratteristiche della turbina. Il corridoio è costituito da vele, il mozzo e l'anello esterno del corridoio.La forma della vela è tri-dimensionale camberL'anello esterno serve a rafforzare il corridore e a ridurre la perdita di vento.
La chiave piana montata tra il corridoio e l'albero principale per trasferire la coppia di marcia.L'accoppiamento elastico è montato alla fine dell'albero principale.L'estremità dell'albero principale e il foro di accoppiamento sono montati e trasferito la coppia di funzionamento da chiave piano.
Il deflettore d'acqua è utilizzato per proteggere dalle perdite da parte dell'asse.
3.1.2 L'insieme di cuscinetti comprende cuscinetti a rotolamento, sedili e coperture di cuscinetti, ecc.
La turbina utilizza cuscinetti a rotolamento per aumentare l'efficienza e semplificare la costruzione, facilitare la fabbricazione, ridurre i costi e facilitare la manutenzione.
I sedili a cuscinetto con cuscinetto a rotolamento sono montati sul corpo e fissati su di esso con un'asta.
I cuscinetti lubrificati con grasso sodio-calcio nella refrigerazione automatica.
3.2.1 Il dispositivo di guida
L'apparecchio di guida è costituito da tubo di aspirazione, ago, punta di ugello, supporto di guida e pistone di bilanciamento, fusto dell'ago e busco di guida in bronzo, inoltre ci sono o-anello,ghiandola di sigillo e canna di ago ecc..
Il tubo di aspirazione conduce il flusso di acqua a pressione all'ugello attraverso il supporto guida che viene utilizzato per sostenere il fusto dell'ago per fornire contro un vortice.Tuttavia la valvola svolge un ruolo di spegnimento e di trasformazione dell'energia nella turbina a impulsoIl flusso d'acqua a pressione entra nel corpo dell'ugello, quindi la velocità del flusso d'acqua deve essere aumentata rapidamente alla punta dell'ugello e il flusso d'acqua si forma un getto da iniettare nelle pale del corridore.Quindi l'energia di pressione del flusso cambia in energia di velocità e il corridore fa un lavoroL'apertura dell'ugello deve essere regolata da un meccanismo di controllo dell'ugello costituito da una valvola di distribuzione, dal servomotore dell'ago e da un meccanismo combinato.
The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network load. vi è un pistone di bilanciamento nel meccanismo di controllo dell'ugello per bilanciare la spinta idraulica assiale esercitata sull'ago, al fine di lavorare facilmente.
d sul tubo di aspirazione è un altro dei due supporti per il fusto dell' ago. There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ring. Così protegge l'anello O contro l'acqua e il buon lavoro. C'è un buco vicino alla guida nel tubo per ispezionare e pulire i detriti, come erba e rami.
3.2.2 Il meccanismo idraulico (o l'olio a pressione) e il supporto di collegamento comprendono la valvola di distribuzione, il servomotore dell'ago e un supporto di collegamento nonché il supporto della ruota manuale.
La valvola di distribuzione e il servomotore a ago sono costituiti principalmente da un cilindro, un pistone ecc.Il pistone della valvola di distribuzione è un interruttore dove deve essere controllato il percorso dell'olio di pressione verso il servomotoreIl servomotore dispone di due valvole di frenatura all'ingresso e all'uscita per controllare il flusso di olio.Il pistone della valvola di distribuzione deve essere a strisce sulla via dell'olio a pressione verso il servomotore quando il nil è in arresto e in normale funzionamento..
La valvola di distribuzione deve essere controllato dal ripristino accadere allo stesso tempo, quindi mettere l'ingresso e l'uscita di olio modo sul servomotore,successivamente l'olio a pressione viene inserito nel cilindro del servomotore tramite una valvola di frenatura e viene azionato il pistone del servomotoreSi deve quindi spostare il fusto dell'ago e cambiare l'apertura dell'ugello, per mantenere l'equilibrio tra il carico unitario e la potenza dell'unità.In questo momento il pistone del servomotore deve essere rinnovato in posizione media bilanciata (per chiudere l'entrata e l'uscita dell'olio sul servomotore), l'unità deve continuare a funzionare normalmente.
La velocità del pistone del servomotore è variabile dalla valvola di throttling per caricare il tempo di chiusura dell'ago.È necessario regolare l'interruttore della valvola di frenatura per mettere il tempo di chiusura dell'ago in accordo con il parametro, che è calcolato per regolare la garanzia.
Il supporto di collegamento è utilizzato per collegare il servomotore e il tubo di aspirazione.
La parte del condotto comprende il gomito del condotto, la giunzione di espansione e la valvola del cancello ecc. Il flusso d'acqua viene condotto al gomito del condotto tramite il tubo di aspirazione e il tubo è anche un supporto per l'apparecchio di guida.C'è un foro sul più basso del tubo di aspirazione per scaricare quando la manutenzione riparazione dell'unità o fermare per un lungo periodo di tempo.
L'articolazione di espansione collegata al tubo di aspirazione e alla valvola di apertura deve essere fornita per compensare o regolare la lunghezza tra la valvola e il tubo durante il montaggio e lo smontaggio dell'unità.
La valvola del cancello deve essere dotata esclusivamente di dispositivi di chiusura durante la manutenzione, la riparazione e l'arresto prolungato.
Il meccanismo di controllo dell'ago include un deflettore a getto, chiamato anche deviatore.Viene utilizzato per deviare il getto su un rifiuto di carico improvviso al fine di evitare di scappare dall'unità e pressione sopra l'aumento per martello acqua eccessiva nel penstock
